Глобальний ринковий посібник із сумісності інтерфейсу живлення світлодіодних світильників: від стандартів розеток до безпечного розгортання
Для виробників світлодіодних світильників, експортерів і міжнародних проектних підрядників остання перешкода для успішної доставки продукції часто залежить від, здавалося б, простої, але важливої деталі: сумісності вилки з місцевими стандартами розеток. Встановлення світлодіодів-на транскордонній виставці може бути затримано через невідповідну вилку; постачання освітлювальної продукції для закордонного готелю може бути відхилено через проблеми із сертифікацією. Розуміння переважаючих у світі типів розеток і відповідних їм електричних характеристик є фундаментальним для забезпеченняСвітлодіодні освітлювальні виробибездоганно інтегруватися в глобальні електромережі, гарантувати безпеку користувачів і відповідати місцевим нормам.

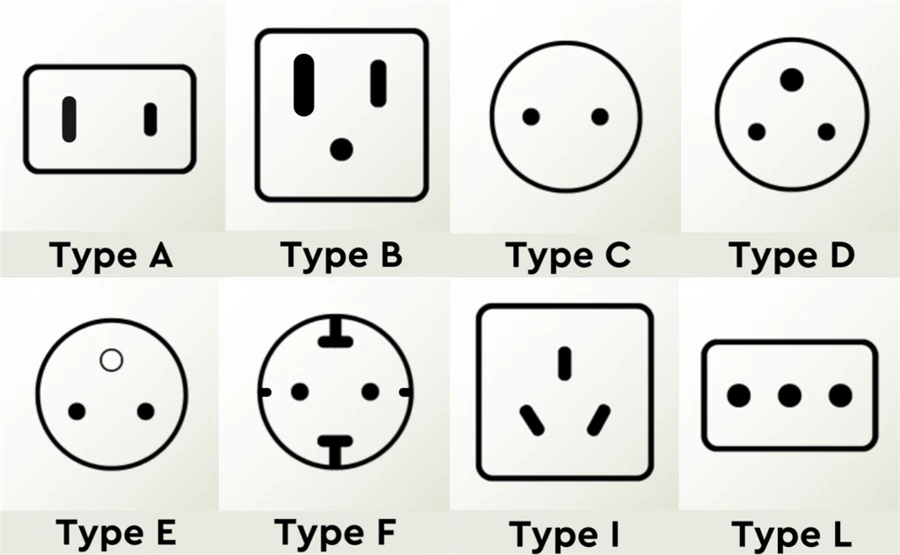

Аналіз глобальних типів розеток і придатності застосування світлодіодів
Різні типи розеток відображають варіації місцевої напруги, частоти (110 В/60 Гц або 230 В/50 Гц) і філософії безпеки. У таблиці нижче наведено типи розеток, які найбільше відповідають шнурам живлення світлодіодних світильників і адаптерам драйверів, а також їхні основні характеристики.
| Тип розетки | Фізичні характеристики | Основні країни/регіони | Номінальна напруга/частота | Основні міркування щодо застосування світлодіодного освітлення |
|---|---|---|---|---|
| Тип А | Два плоских контакти, незаземлені. Часто одна ширша (поляризована). | США, Канада, Мексика, Японія, Тайвань. | 120 В, 60 Гц | Загальний для малої-потужностіБлоки живлення світлодіодних стрічок, Світлодіодні драйвери. Незаземлена конструкція вимагає, щоб світильник був класу II (з подвійною-ізоляцією) або був частиною системи безпечної над-низької напруги (SELV). |
| Тип Б | Тип A плюс круглий заземлюючий штифт. | США, Канада, Японія, Тайвань. | 120 В, 60 Гц | Використовується для заземленняСвітлодіодне зовнішнє освітлення, високо{0}}потужні світлодіодні прожектори(Обладнання I класу). Забезпечує підвищену безпеку, кращий для комерційних проектів. |
| Тип C (євроштекер) | Два круглі штирі, незаземлені. | Континентальна Європа (за винятком Великобританії/Ірландії), частини Азії. | 220-240 В, 50 Гц | Найпоширеніша європейська вилка. Підходить для малої-потужностісвітлодіодні лампочки, внутрішні світлодіодні світильникиіз дво{0}}жильними шнурами. Не для вуличних світильників із металевим-корпусом через відсутність ґрунту. |
| Тип F (Шуко) | Два круглі контакти з бічними затискачами заземлення. | Німеччина, Франція (частково), Північні країни, Східна Європа, Росія, Південна Корея. | 220-240 В, 50 Гц | Основна європейська розетка із заземленням. Стандартний інтерфейс дляСвітлодіодне ландшафтне освітлення, Світлодіодні промислові високі бухтивимагає заземлення. Сумісний з розетками типу C. |
| Тип G | Три прямокутні шпильки, часто зрослі. | Великобританія, Ірландія, Гонконг, Сінгапур, Малайзія. | 230 В, 50 Гц | Високонадійна, складна конструкція. Драйвери дляLED дисплеїімасштабні-проекти світлодіодного освітленнячасто використовують цей штекер. Зверніть увагу на номінал внутрішнього запобіжника. |
| Тип I | Дві або три плоскі шпильки у формі V/Y. | Австралія, Нова Зеландія, Аргентина, Китай (частково). | 220-240 В, 50 Гц | Австралійський стандарт. Обов'язковий для всіхСвітлодіодні освітлювальні виробипродається там. Версія з трьома-контактами заземлена, використовується для елементів-вищої потужності. |
| Тип D | Три великі круглі шпильки у вигляді трикутника. | Індія, Непал, Намібія (спадщина). | 230 В, 50 Гц | Старіший стандарт з нижчим сприйняттям безпеки. Сучаснийсвітлодіодні світильникидля Індії все більше прагнуть до нових, безпечніших розеток. Потрібне конкретне підтвердження. |
Примітка. Це спрощений посібник. Багато країн використовують унікальні типи, і в одній країні часто співіснують кілька розеток. Дані синтезовано з публікацій Міжнародної електротехнічної комісії (IEC) і національних органів стандартизації.
Технічний аналіз: як стандарти розеток впливають на дизайн світлодіодних виробів
Вимоги до заземлення та клас безпеки продукту
Обладнання класу I (вимагає заземлення): Відкриті провідні частини повинні бути підключені до захисного заземлення. Відповідає штекерам із контактом заземлення (B, F, G, 3-контактний тип I). Стосується більшостізовнішні світлодіодні світильники з металевим-корпусом, Світлодіодні трекові світильники, а також стаціонарні світильники з вищою{0}}потужністю.
Обладнання класу II (подвійна/посилена ізоляція): Безпека забезпечується додатковою ізоляцією без заземлення. Можна використовувати незаземлені вилки (A, C). Загальний длясвітлодіодні лампи в-пластиковому корпусі, світлодіодні трубки, і адаптери длясвітлодіодні стрічки постійного струму низької{0}}напруги.
Експортна продукція має визначати клас безпеки та відповідати відповідній вилці відповідно до правил цільового ринку-, що є необхідною умовою для отримання таких сертифікатів, як UL (Північна Америка), CE (Європа) або SAA (Австралія).
Сумісність напруги та частоти
Тип розетки пов’язаний із базовим стандартом мережі. Наприклад, aуніверсальний світлодіодний драйвер напругирозрахований на "100-240 В, 50/60 Гц" фізично може підходити до штекера типу A або C, але його внутрішня схема має працювати стабільно при цих напругах.
Продукт, розроблений для певного ринку (наприклад, 120 В для США), буде миттєво пошкоджений, якщо його помилково підключити до розетки 230 В типу C/F за допомогою адаптера. Важливо чітке маркування номінальної напруги на продукті та упаковці.
Розміри вилки та механічна безпека
Великий розмір і внутрішній запобіжник вилки типу G забезпечують додатковий механічний захист і захист від несправностей.
Конструкція заземлювального затискача вилки Schuko (тип F) забезпечує послідовність підключення «заземлення перед напругою».
Ці конструкції впливають наШнур живлення LEDпроцес розірвання та вартість. Постачання шнурів із місцевими сертифікованими штекерами для різних ринків є стандартною практикою для професійних виробників світлодіодів.
Стратегія впровадження: енергетичні рішення для глобальних світлодіодних проектів
До-дослідження проекту: Під час ставок або планування продукту підтвердьте розташування проектурозетка стандартного типу, напруга та частота. Зверніться до баз даних Міжнародного торгового центру або веб-сайтів професійних туристичних адаптерів.
Модульний дизайн: ЗаСистеми управління світлодіодним освітленнямідорогі світлодіодні світильники, використовуючиСвітлодіодні драйверизі змінними роз’ємними модулями є найкращою практикою. Поставляйтеся з однією основною вилкою (наприклад, типу C або I) і пропонуйте інші як додаткові аксесуари.
Локалізована адаптація: для великомасштабних-проектів розгляньте можливість виробництва шнурів із місцевими стандартними штекерами або постачання сертифікованих шнурів/вилок у країні призначення для місцевого складання. Це зменшує витрати та забезпечує відповідність.
Надання адаптерів: для невеликих, різноманітних експортних замовлень, включаючи надійний дорожній адаптер, може бути тимчасовим виправленням. Однак інструкції повинні чітко рекомендувати використання відповідного місцевого шнура для стаціонарного встановлення.
Часті запитання (FAQ)
Q1: наш світлодіодний драйвер має широку вхідну напругу 100-240 В. Якщо ми додамо зарядний пристрій, чи готовий він для глобального використання?
A1: Сумісність напруги необхідна, але недостатня. Дорожній адаптер вирішує лише фізичний інтерфейс. Ви також повинні підтвердити: 1) продукт має необхідні позначки безпеки для цільового ринку; 2) Вилка відповідає місцевим правилам механічної безпеки та заземлення; 3)Відповідність EMCвідповідає місцевим нормам. Для тривалого-комерційного використання наполегливо рекомендуємо використовувати кабель живлення з місцевою стандартною вилкою.
Питання 2: для світлодіодного прожектора, експортованого в Європу, ми повинні встановити вилку типу C або типу F?
A2: Для класу IСвітлодіодне зовнішнє освітленняобладнання, що вимагає заземлення,ви повинні встановити вилку типу F (Schuko).. Використання незаземленої вилки типу C для такого обладнання порушує стандарти безпеки, ризикуючи невдачею сертифікації або відповідальність. Розетки типу F широко поширені в континентальній Європі та приймають вилки типу C.
Q3: Які основні відмінності конструкції шнура живлення для тієї самої світлодіодної панелі, що продається в США та Австралії?
A3: Три ключові відмінності: 1)Тип вилки: США використовують тип B (заземлений) або A (незаземлений, якщо клас II); В Австралії використовується тип I (3-контактний заземлений). 2)Напруга: США — 120 В, Австралія — 230 В; вхідний рейтинг драйвера має відповідати. 3)Сертифікат безпеки: США вимагають UL/ETL; Австралія вимагає SAA. Сам шнур і його маркування повинні відповідати.
Питання 4: На місці проекту з розетками типу G (Великобританія) наше обладнання має вилки типу C. Які ризики використання тимчасового адаптера?
A4: Ризики включають: 1)Втрата заземлення: більшість простих адаптерів не забезпечують належного заземлення, усуваючи захист обладнання класу I. 2)Ризик перевантаження: ланцюги типу G часто підтримують вищий струм (13 A), тоді як штекерне обладнання типу C може не мати відповідного захисту запобіжником. 3)Нестабільне з'єднання: Адаптери можуть бути ослабленими, що може спричинити перегрів або пожежу. Для проектних сайтів замініть правильнимШнур живлення світлодіодного проектуз правильною вилкою типу G.
Q5: Як я можу швидко перевірити тип розетки та напругу для певної країни (наприклад, Чилі чи Саудівської Аравії)?
A5: Рекомендовані авторитетні ресурси: 1)Міжнародна електротехнічна комісія (IEC)таблиці вилок/розеток веб-сайту. 2)Всесвітня мережа служби стандартів (WSSN)список національних членів із посиланнями на місцеві органи зі стандартизації. 3) Агентства сприяння торгівлі, такі якРада розвитку торгівлі Гонконгу (HKTDC)«Профілі ринків». Уникайте покладатися лише на не-спеціалізовані туристичні веб-сайти.
Примітки та джерела
Класифікація типу розетки та регіональний розподіл переважно посилаються на технічний звіт IECIEC/TR 60083:2021.
Визначення класу електробезпеки базуються наIEC 61140:2016.
Дані про напругу/частоту в країні посилаються на опитування Управління енергетичної інформації США (EIA) та Спільного дослідницького центру ЄС (JRC).
Вимоги щодо сертифікації продукції та доступу до ринку синтезують рекомендації таких основних організацій, як UL, TÜV та Intertek.
Практичні стратегії адаптації виведені з інтерв’ю та тематичних досліджень із експортними відділами багатонаціональних компаній, що займаються виробництвом світлодіодного освітлення.
