Як правильно вибрати для безпеки і довговічності?
Встановлення світлодіодних трубок може бути складнішим, ніж здається. Сумісність між трубкою та її кріпленням має вирішальне значення, і в основі цієї сумісності лежить невеликий, але важливий компонент:надгробок(також відомий як патрон для лампи або патрон).
Вибір неправильного типу надгробного пам’ятника може призвести до поганої роботи, мерехтіння світла або навіть спричинити коротке замикання, яке назавжди пошкодить ваші світлодіодні трубки-, через що назва «надгробний пам’ятник», на жаль, стане буквальною.
Цей посібник демістифікує надгробки, пояснюючи основні типи, як їх ідентифікувати та як вибрати правильний, щоб забезпечити безпеку та тривалий термін служби вашого світлодіодного освітлення.
Розуміння шунтованих та не-шунтованих надгробків
Щоб правильно вибрати, спочатку необхідно зрозуміти, що таке надгробок і в чому принципова різниця між двома основними видами.
Що таке Надгробок?
Надгробок — це гніздо на кожному кінці люмінесцентного або світлодіодного світильника, яке утримує трубку на місці та забезпечує електричне з’єднання з джерелом живлення. Це прямий інтерфейс між трубкою та проводкою приладу.
Що таке шунтований надгробок?
функція:Шунтований надгробок має один електричний шлях. Всередині невеликий металевий провідник або «перемичка» з’єднує два контактні штирі.
Електричний потік:Ця конструкція дозволяє передавати потужність від одного штиря до іншогочерез сам надгробок, створюючи єдиний безперервний контур.
Оригінальна мета:Цей тип був розроблений виключно длямиттєвий-запуск флуоресцентних баластів. Баласт забезпечує один дріт до надгробка, а внутрішній шунт завершує ланцюг на обох кінцях люмінесцентної трубки для попереднього нагріву ниток.
Що таке не-шунтований надгробок?
функція:Не-шунтований надгробок має два окремі ізольовані контактні контакти. Між ними немає внутрішнього зв'язку.
Електричний потік:Кожен контакт забезпечує незалежний шлях для електрики. Схема тільки завершеначерез світлодіодну трубкупісля встановлення.
Призначення:Це стандартний і необхідний тип для більшостісвітлодіодні трубки з прямим-дротом. Він забезпечує два окремих шляхи для лінійного (гарячого) і нейтрального проводів для підключення безпосередньо до внутрішнього драйвера лампи.
Основна відмінність:
Принципова відмінність полягає впотік електроенергії. Шунтований надгробок створює єдину безперервну петлюв розетці, а не-шунтований надгробок забезпечує дві незалежні доріжки, які лише з’єднуютьсячерез лампочку.
Як визначити тип надгробка
Ви не можете відрізнити, просто подивившись на надгробок зовні, оскільки обидва типи часто мають ідентичні пластикові корпуси. Ось надійні методи ідентифікації:
1. Перевірте проводку (безпечно!)
Вимкнення живлення:Завжди вимикайте живлення світильника на вимикачі перед перевіркою.
Зніміть трубку:Обережно вийміть світлодіод або люмінесцентну лампу.
Подивіться на Socket:
Шунтований надгробокзазвичай матимеодин набір проводів(наприклад, два дроти), підключені до нього, живлячись на один термінал.
Не{0}}шунтований надгробокзазвичай матимедва комплекти проводів(наприклад, чотири дроти), під’єднані до нього, причому кожен провід йде на окрему ізольовану клему.
2. Остаточний тест: використовуйте мультиметр
Для абсолютної впевненості найнадійнішим методом є мультиметр.
Вимкнення живлення:Переконайтеся, що прилад повністю вимкнено.
Налаштуйте мультиметр:Встановіть мультиметр на безперервність (зазвичай позначається діодом або символом звукової хвилі).
Перевірте шпильки:Доторкніться двома щупами мультиметра до двох контактних штирів всередині порожнього надгробка.
Якщо ви почуєте звуковий сигнал:Це вказує на безперервність, тобто контакти з’єднані. Надгробок єШУНТОВАНИЙ.
Якщо звукового сигналу немає:Це вказує на відсутність безперервності, тобто контакти ізольовані. Надгробок єНЕ-ШУНТОВАНИЙ.
Шунтований чи не-шунтований? Як зробити правильний вибір
Правильний вибір повністю залежить від типу установки світлодіодної трубки.
Золоте правило:
Світлодіодні трубки з прямим-дротом (баластний обхід) ЗАВЖДИ потребують НЕ-ШУНТОВАНИХ надгробків.
Сценарій 1. Ви встановлюєте нові світлодіодні трубки Direct-Wire.
Дія:Ви повинні використовуватине-шунтовані надгробки.
Причина:Під час встановлення прямого-дроту живлення змінного струму (лінія та нейтраль) підключається безпосередньо до кінців трубки. Не-шунтовані надгробки зберігають лінійний і нейтральний дроти окремо, доки вони не зустрінуться всередині драйвера світлодіодної трубки, що є правильною та безпечною конфігурацією. Використання шунтованого надгробка призвело б до короткого замикання між лініями електропередач, потенційно перегорання запобіжника, спрацювання вимикача або руйнування трубки.
Сценарій 2. Ви модернізуєте світлодіодні трубки, сумісні з баластом,-за принципом «підключи та-працюй».
Дія:Зазвичай ви можете використовуватиіснуючі шунтовані надгробки.
Причина:Ці труби розроблено для роботи з існуючою баластною системою-запуску. Баласт очікує, що шунтований надгробок буде там, щоб правильно функціонувати.
Важлива примітка:Хоча це простіше, часто менш рекомендовано. Баласт залишається точкою відмови; якщо баласт загине, світло вийде з ладу навіть з новою світлодіодною трубкою. Найбільш-енергоефективний і надійний метод — видалити баласт і перейти на прямий-проводовий монтаж із не-шунтованими надгробками.
Підсумок вибору:
| Тип установки | Рекомендований надгробок | чому |
|---|---|---|
| Новий приладабоБаластний байпас | Не-шунтований | Забезпечує незалежні шляхи для лінії та нейтралі, необхідні для безпечної роботи. |
| Plug{0}}and-Play(Використовуючи наявний баласт) | Шунтований | Сумісний із існуючою баластною системою-запуску. |
Як замінити шунтований надгробок на не-шунтований
Якщо ви обходите баласт для встановлення світлодіодів із прямим-дротом, вам потрібно буде замінити будь-які шунтовані надгробки.Якщо вам незручно працювати з електропроводкою, найміть кваліфікованого електрика.
Покрокова-по-інструкція:
ВІД'ЄДНАТИ ЖИВЛЕННЯ:Вимкніть живлення освітлювального приладу через головний вимикач. Використовуйте тестер напруги, щоб переконатися, що живлення вимкнено.
Зніміть старий надгробок:Відкрутіть або від’єднайте старий шунтований надгробок від світильника. Зверніть увагу на те, як підключені дроти.
Від'єднайте дроти:Шунтований надгробок матиме дроти, підключені до однієї клеми. Від'єднайте ці дроти.
Підготуйте нову проводку:Під час встановлення прямого-дроту вам потрібно під’єднати до надгробка як лінійний (гарячий), так і нейтральний дріт. Можливо, знадобиться протягнути додатковий дріт від джерела живлення.
Встановіть новий не-шунтований надгробок:Закріпіть новий не{0}}шунтований надгробок на кріпленні.

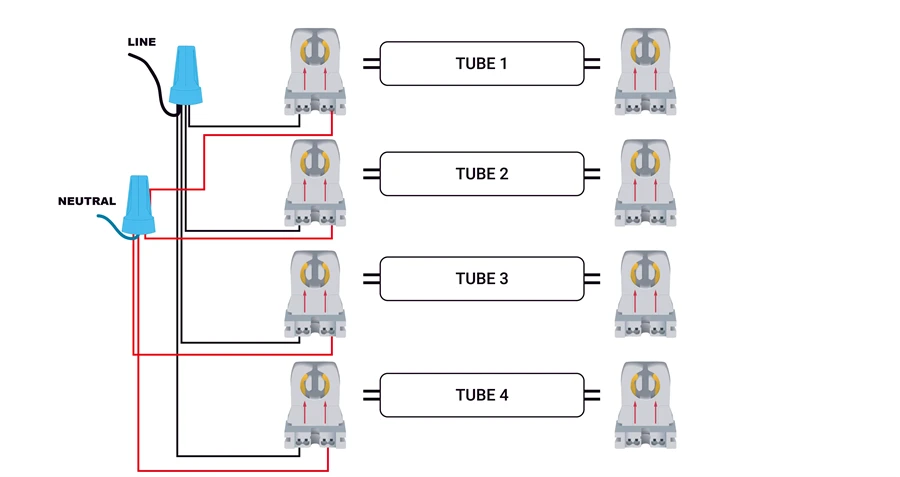

Підключіть дроти:
ПідключітьЛінійний (гарячий) дрітдо одного терміналу надгробка.
ПідключітьНульовий провіддоінші, окремий термінал того самого надгробку.
Важливо:Переконайтеся, що з’єднання щільні та надійні, без оголеного мідного дроту.
Повторіть і зберіть:Повторіть процес для всіх надгробків на цьому кінці світильника (як правило, один кінець отримує лінію/нейтраль, а інший кінець призначений лише для механічної підтримки). Знову зберіть кріплення.
Відновіть живлення та перевірте:Знову увімкніть автоматичний вимикач і перевірте нову світлодіодну трубку.
Витративши час на те, щоб зрозуміти та правильно вибрати надгробки, ви виходите за межі простої заміни лампочок і виконуєте належне професійне-оновлення. Цей обґрунтований підхід гарантує, що ваші світлодіодні трубки працюватимуть безпечно, ефективно та виконуватимуть обіцянку тривалого та{2}}безпроблемного терміну служби.
