Технічний аналіз специфікацій світлодіодної упаковки
Кевін Рао, 28 листопада 2025 р
Специфікації світлодіодних пакетів відповідають конкретним технічним параметрам і сценаріям застосування. Чотири-цифровий код представляє розміри упаковки, причому перші дві цифри вказують на ширину, а останні дві цифри вказують на довжину, обидві в одиницях вимірювання 0,1 міліметра. Наприклад, 2835 позначає структуру упаковки розміром 2,8 мм у ширину та 3,5 мм у довжину.
Фізичні розміри та співвідношення потужностей
Пакет 3528: Розміри 3,5×2,8 мм, типовий струм приводу 20 мА, потужність 0,06 Вт
Пакет 5050: Розміри 5,0×5,0 мм, інтегровано три мікросхеми, потужність 0,2 Вт
Пакет 2835: Розміри 2,8×3,5 мм, типовий струм приводу 60 мА, потужність 0,2 Вт
Пакет 5730: Розміри 5,7×3,0 мм, типовий струм приводу 150 мА, потужність 0,5 Вт

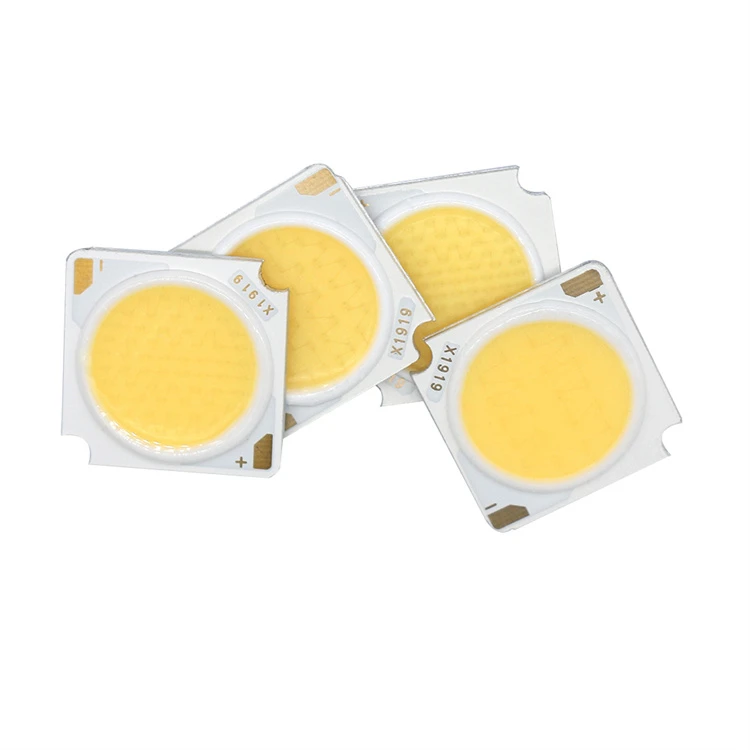

Матеріальні та теплові характеристики
Пакувальні матеріали безпосередньо впливають на ефективність розсіювання тепла та цикл амортизації просвіту. PPA (поліфталамід) служить основним матеріалом, придатним для пакетів середньої та малої-потужності. PCT (поліциклогексилен диметилентерефталат) забезпечує чудову стійкість до високих-температур, що робить його придатним для конструкцій із високою-щільністю потужності. Керамічні підкладки забезпечують найкращу ефективність керування температурою, але за більшу вартість.
Хоча корпус 2835 має такі ж розміри, як і 3528, він включає покращену конструкцію управління температурою, що забезпечує більшу потужність завдяки оптимізованій внутрішній структурі та складу матеріалів. Ця конструкція зменшує коефіцієнт теплового опору 2835 приблизно на 40% порівняно з 3528 у тій самій області.
Відмінності в оптичних характеристиках
Пакет 5050, завдяки своїй перевагі в розмірах, може вмістити три незалежні мікросхеми, що робить його стандартним рішенням для дизайнів змішування кольорів RGB. Рівномірно розташовані чіпи основного кольору всередині його випромінюючої поверхні ефективно запобігають відхиленню кольору. Пакет 3528 вимагає поєднання кількох монохроматичних пристроїв у додатках RGB, що призводить до проблем із рівномірністю змішування кольорів.
Пакети 2835 і 5730 використовують плоску світловипромінювальну структуру, що дозволяє легше контролювати криву розподілу світла та пропонує більшу гнучкість вторинної оптичної конструкції. Пакет 3014 із товщиною лише 0,8 мм підходить для ультра-модулів підсвічування, але його структура з одним-чіпом обмежує вихідну яскравість.
Міркування системної інтеграції
Можливість терморегулювання світлодіодної стрічки визначає практично корисну потужність. Хоча один корпус 5730 має номінальну потужність 0,5 Вт, він часто потребує зниження номінальних характеристик у щільно розташованих установках. Пакет 3030 має номінальну потужність 1,0 Вт, але зазвичай обмежується 0,7 Вт у практичних застосуваннях, щоб забезпечити збереження світлового потоку протягом усього терміну служби.
Порівняльна таблиця технічних параметрів
| Параметр | 3528 | 5050 | 2835 | 5730 | 3030 |
|---|---|---|---|---|---|
| Фізичні розміри (мм) | 3.5×2.8 | 5.0×5.0 | 2.8×3.5 | 5.7×3.0 | 3.0×3.0 |
| Типова потужність (Вт) | 0.06 | 0.2 | 0.2 | 0.5 | 0.7-1.0 |
| Струм приводу (мА) | 20 | 3×20 | 60 | 150 | 300 |
| Термічний опір (градус / Вт) | 180 | 90 | 75 | 45 | 30 |
| Ефективність (лм/Вт) | 100-120 | 90-110 | 120-140 | 130-150 | 140-160 |
| Мінімальний CRI | 70 | 75 | 80 | 80 | 85 |
| Поле застосування | Декоративний | Ефекти RGB | Загальне освітлення | Індустріальний | професійний |
Посібник з інженерного застосування
Специфікації теплового дизайну
Використовуючи алюмінієву підкладку як носій розсіювання тепла, переконайтеся, що товщина шару термопасти контролюється в межах 0,1-0,15 мм. Для конструкцій стрічки з щільністю потужності понад 8 Вт/м слід додати додаткові металеві ребра. Пакети 5730 і 3030 вимагають товщини міді підкладки щонайменше 2 унції для зменшення температурних градієнтів.
Рішення оптичного співвідношення
Пакет 2835 може досягти CRI вище 80 при CCT 5000K, що підходить для комерційного освітлення. Пакет 5730 завдяки скоригованим співвідношенням фосфору може досягти позитивного значення R9 при 3000K CCT, що відповідає стандартам медичного освітлення.
Параметри конструкції приводу
Точність приводу постійного струму повинна бути в межах ±3%. Для пакетів 5050 RGB частота затемнення ШІМ має бути більшою за 2000 Гц, щоб уникнути низькочастотного-мерехтіння. Відповідність між--каналами мікросхем багато-канального драйвера має бути вищою за 98%, щоб забезпечити узгодженість кольорів.
FAQ
Чи можна змішувати світлодіоди різних упаковок?
Не рекомендується змішувати різні специфікації пакетів на одній схемі. Різниця в електричних параметрах може спричинити нерівномірний розподіл струму, прискорюючи старіння пристрою.
Як оцінити реальну тривалість життя?
Оцінка на основі даних випробувань LM-80 у поєднанні з рівнями контролю температури спаю. Коли температура з'єднання підтримується на рівні 85 градусів, термін служби L70 пакета 2835 може досягати 30 000 годин.
Вимоги щодо- дизайну антивідблиску?
При використанні упаковки 2835 кут розподілу світла повинен контролюватись в межах 120 градусів. Для комфортного розподілу світла підбирається матова лінза з матовістю 30-40%.
Аналіз-рентабельності?
Хоча вартість одиниці 2835 вища, ніж 3528, загальну вартість рішення можна зменшити на 15-20% завдяки підвищенню ефективності системи.
Стандарти перевірки надійності?
Після 1000-годинного випробування 85 градусів/85% відносної вологості подвійного 85 амортизація просвіту має бути менше 5%. Випробування на механічну вібрацію відповідає стандарту IEC 60068-2-6.
Метод перевірки сумісності?
Використовуйте інтегруючу сферу для вимірювання просторового розподілу кольорів; перевірте однорідність за допомогою дев’яти{0}}точкового методу тестування. Відхилення координати кольоровості має бути менше 0,005.
