Довідник щодо різних типів патронів для лампочок
Вибір правильного патрона для лампочки може бути напрочуд складним через величезну кількість доступних форм, розмірів і матеріалів. У той час як існує кілька спеціалізованих типів, таких як осьові або фестонні розетки, більшість житлових і комерційних розеток поділяються на чотири основні категорії: гвинтові, штифтові, клинові та байонетні. Розуміння відмінностей між цими групами має важливе значення для вибору правильної розетки для будь-якого застосування освітлення.
1. Гвинтові головки (база Едісона)
Гвинтовий патрон Едісона є найбільш поширеним типом, його легко впізнати в більшості побутових ламп і світильників. Названий на честь свого винахідника Томаса Едісона, цей тип патрона використовує різьбовий металевий контакт для кріплення лампи. Його код позначення починається з букви «E» (Edison), за якою йде цифра, що вказує діаметр цоколя лампочки в міліметрах. E26, наприклад, є стандартним базовим розміром у Північній Америці.
Корпус цих розеток може бути виготовлений із пластику, порцеляни або металу. Пластмасові та порцелянові варіанти зазвичай обмежуються базовим чорним або білим, тоді як металеві розетки-часто виготовляються з латуні, бронзи чи нікелю-пропонують ширший діапазон естетичної обробки. Вибір матеріалу здебільшого візуальний, хоча важливо зазначити, що пластикові розетки можуть не підходити для високо-нагрівання, що робить метал або порцеляну кращим вибором для певних високо-потужних або закритих світильників.
2. Штифтові розетки

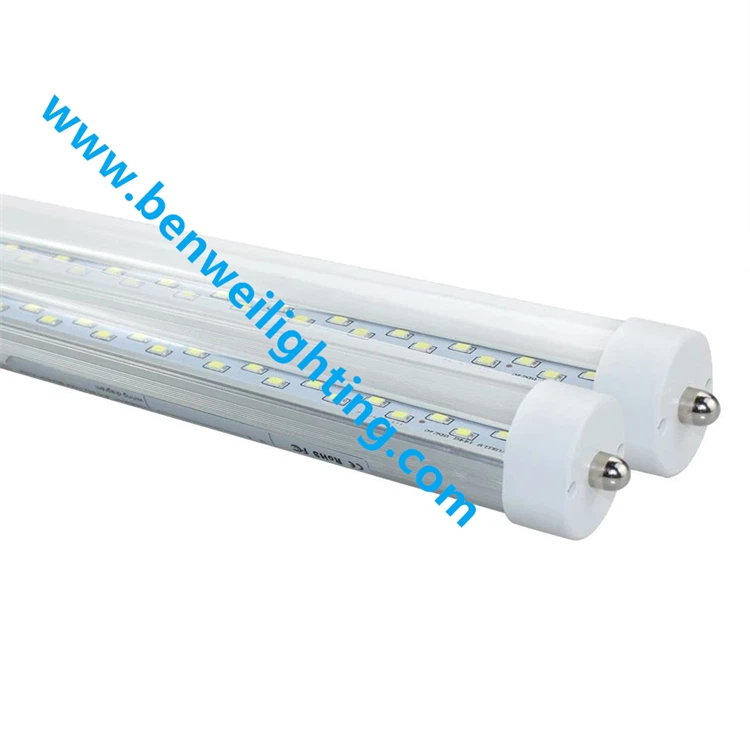

Штифтові патрони переважно використовуються з люмінесцентними лінійними трубками, компактними люмінесцентними лампами (CFL), певними HID-лампами, низьковольтними лампами MR16- та їх світлодіодними еквівалентами. Ці лампи не вкручуються, а мають від одного до чотирьох штирів, які виходять із основи та вставляються безпосередньо в патрон.
Позначення контактного гнізда зазвичай починається з літери (часто "G"), за якою йде цифра, що означає відстань у міліметрах між центром кожного штиря. Типовим прикладом є основа G13, яка є стандартною для багатьох лінійних люмінесцентних ламп T8 і T12. Встановлення часто передбачає вставлення штирів у патрон (відомий як «надгробний камінь» у лінійних світильниках), а потім обертання лампочки, щоб зафіксувати її на місці, забезпечуючи надійне електричне з’єднання.
3. Клинові гнізда
Клинові патрони відрізняються від інших типів, оскільки лампи, які вони вміщують, не мають традиційної металевої основи або штирів. Натомість скляна основа колби звужена до герметичної, клин-подібної точки. Два провідні дроти простягаються з нижньої частини цієї скляної основи для забезпечення прямого контакту з розеткою.
Ця конструкція поширена в -мініатюрних освітлювальних приладах низької напруги, як-от певні автомобільні ліхтарі, світлові індикатори та декоративні святкові ліхтарики. З’єднання підтримується напругою в самій розетці, яка стискає конічну скляну основу та утримує контактні дроти на місці.
4. Багнетні гнізда
Хоча байонетні розетки менш поширені в американському побутовому освітленні, вони широко використовуються в інших частинах світу, а також у конкретних автомобільних і морських додатках. Назва походить від запірного механізму, який нагадує багнет гвинтівки.
Лампу, призначену для байонетного патрона, штовхають на місце, а потім трохи повертають, змушуючи штифти збоку лампи замикатися у відповідних L--подібних гніздах патрона. Невелика пружина забезпечує натяг для надійного з’єднання. Ця блокуюча дія робить байонетні гнізда дуже стійкими до вібрації та випадкового ослаблення. Вони позначаються кодом "BA" (для байонетного анкера), після якого йде число для діаметра в міліметрах і "s" або "d", щоб позначити одинарну або подвійну точку контакту в основі гнізда.
Таким чином, визначення правильного типу розетки вимагає уваги до її механічної конструкції та буквено-цифрового коду. Незалежно від того, замінюєте лампочку чи вибираєте новий світильник, розуміння цих чотирьох основних сімейств патронів гарантує сумісність, безпеку та оптимальну продуктивність для будь-яких потреб освітлення.
