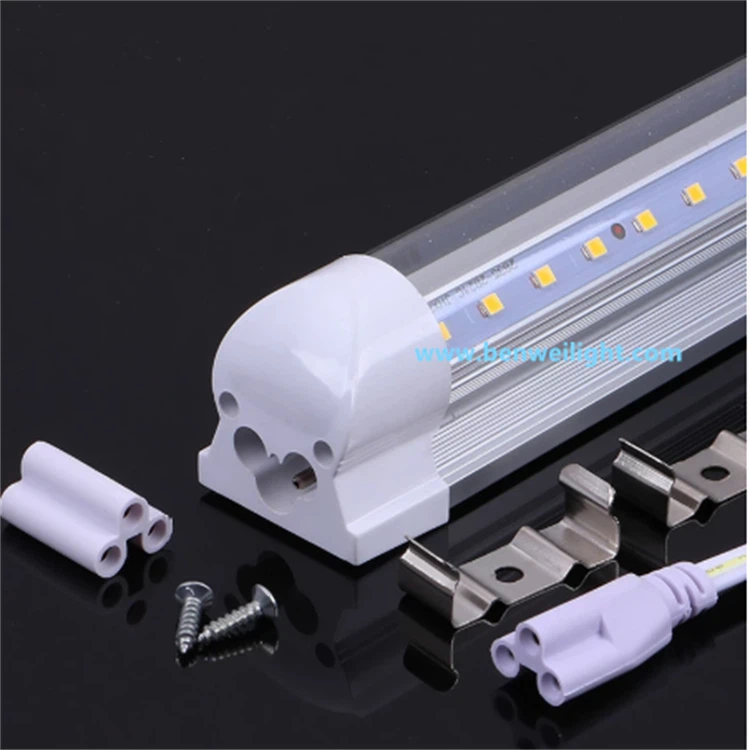

Теплова майстерність у мініатюрі: якІнтегровані світлодіодні трубки T5(Ø16 мм) Подолайте проблеми з розсіюванням тепла, щоб досягти терміну служби 30,000+ годин
Інтеграція світлодіодних драйверів у тонкі трубки T5 (Ø16 мм) створює парадокс управління температурою:високо-потужна електроніка, обмежена в просторі з мінімальною площею поверхні. Проте передові інженерні рішення дозволяють цим системам надійно працювати при температурі навколишнього середовища 85 градусів, зберігаючи термін служби 30 000 годин. Ось як виробники долають «термічне вузьке місце»:
1. Інноваційні матеріали: за межами звичайних друкованих плат
Керамічні підкладки
Кераміка з нітриду алюмінію (AlN).:
Теплопровідність:180-200 Вт/мК(порівняно з . 1-2 Вт/мК для друкованих плат FR4)
Використовується для високо{0}}потужних світлодіодних мікросхем і драйверів
Запобігає локалізованим гарячим точкам, що перевищують 130 градусів (поріг несправності спаю світлодіодів)
Плати з металевим сердечником (MCPCB)
Шарувата структура:
Мідний шар схеми → Шар діелектрика → Алюмінієва основа 1,5 мм
Теплові переходи: просвердлені лазером мікро-отвірки, заповнені провідною епоксидною смолою (Φ0,3 мм), передають тепло вертикально80 Вт/мК
Термоінтерфейсні матеріали (TIM)
Заповнювачі щілин-на основі силікону з6-8 Вт/мКпровідність
Фазово{0}}матеріали (PCM), які розріджуються при 45 градусах, щоб заповнити мікроскопічні повітряні проміжки
2. Геометрична оптимізація теплового шляху
Архітектура «теплового хребта».
Центральна алюмінієва рейка:
Діє як основний теплопровід (к=160 Вт/мК)
Пряме приєднання до компонентів драйвера за допомогою термострічки
Сегментація драйверів
Критичні компоненти розподілені на 3 зони:
Випрямляч змінного-постійного струму (найгарячіший) на кінцях трубки
DC-Перетворювач постійного струму в середині
Світлодіоди по всій довжині
Запобігає кумулятивному термічному накопиченню
3. Пом'якшення силової електроніки
Прориви в ефективності водіїв
| компонент | Традиційна ефективність | Розширені рішення |
|---|---|---|
| Випрямляч змінного-постійного струму | 82-85% | GaN FETs (92-95%) |
| DC-перетворювач постійного струму | 88% | Перемикання нульової-напруги (94%) |
| Загальні втрати | 18-20 Вт (в трубці 18 Вт) | <6W |
Приклад: трубка потужністю 18 Вт з ефективністю драйвера 94% генерує лише 1,08 Вт тепла проти. 3.6 Вт у звичайних конструкціях
4. Перевірка та моделювання тривалості життя
Протокол прискореного тестування
IEC 60068-2-14 Термічний удар: -40 градусів ↔ +85 градусів (100 циклів)
85 градусів /85% RH Вологе тепло: 1000 годин
ТМ-21-11 Прогнозне моделювання:
L70=t0 * e^(-(Tj-25 градусів )/Q10)
Де:
Tj=Виміряна температура з’єднання (зазвичай<105°C)
Q10=2.0 (коефіцієнт прискорення промисловості)
Результат: При вимірюванні Tj=103 градусів → Прогнозований термін служби L70=34,200 годин
Справжні-теплові підписи світу
5. Обмеження та порогові значення відмов
Критичні обмеження дизайну
Максимальне навколишнє середовище: 60 градусів для стандартних труб; 85 градусів потребує мідних-плат (+23% вартості)
Довжина труби проти потужності:
| Довжина | Максимальна безпечна потужність |
|---|---|
| 600 мм | 9W |
| 1200 мм | 18W |
| 1500 мм | 24 Вт (з гібридним охолодженням) |
Домінуючі режими відмови
Висихання електролітичного конденсатора-:
Пом'якшення: твердотільні-конденсатори (105 градусів)
Втома паяного з’єднання:
Пом'якшення: припій SAC305 з наночастинками Ag
Висновок: фізика мініатюрної надійності
Інтегровані труби T5 досягають термічної стабільності завдяки:
Матеріалознавство: кераміка AlN/високо-k TIM
Оптимізація топології: Сегментовані драйвери + термохребет
Мінімізація втрат: драйвери на основі GaN-ефективні понад 94%.
Ці інновації дозволяють підтримувати температуру переходу<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:
Керамічні підкладки(не стандартний MCPCB)
Звіти про температуру переходівз тестування LM-80
Криві зниження for >50 градусів навколишнього середовища
