Розуміння шунтованих і не{0}}шунтованих розеток: вичерпний посібник
Основним аспектом електроустановок систем освітлення є вибір відповідного типу розетки. Розрізнення між шунтованими та не-шунтованими розетками є ключовим моментом прийняття рішення, який безпосередньо впливає на функціональність, безпеку та сумісність системи. Цей посібник містить детальні роз’яснення щодо цих типів розеток, їхніх робочих характеристик і відповідних сценаріїв застосування.
Основні визначення
Шунтовані розеткимають внутрішньо з’єднані електричні контакти, які створюють єдиний шлях для електричного струму. Ця конфігурація дозволяє електроенергії протікати по одній доріжці від джерела живлення через розетку, а потім до обох контактів лампи одночасно. По суті, шунтовані розетки отримують електроенергію через один набір проводів і розподіляють її між двома внутрішніми контактними точками. Для спрощеного розуміння концептуалізуйте шунтовані розетки як «підключені» внутрішньо.
Не{0}}шунтовані розеткипідтримувати повністю відокремлені електричні контакти з окремими точками входу для підключення проводів. Ця архітектура
забезпечує два незалежні шляхи для проходження електричного струму до контактів лампи. На відміну від своїх шунтованих аналогів, не-шунтовані розетки подають напругу до кожного контакту через окремі кабельні доріжки без внутрішнього з’єднання. Для мнемонічних цілей розглядайте не-шунтовані розетки як «не підключені» внутрішньо.
Технічна диференціація та сценарії застосування
Експлуатаційна різниця між цими типами розеток визначає їх конкретне застосування:
Шунтовані розетки в основному призначені для систем, де розподіл електроенергії на обидва контакти лампи відбувається рівномірно. Зазвичай вони впроваджуються в баластних конфігураціях-запуску, де внутрішнє з’єднання забезпечує одночасну подачу електроенергії до обох кінців лінійних ламп. Інтегрована конструкція контактів спрощує вимоги до проводки за рахунок зменшення кількості точок підключення.
Не-шунтовані розетки знаходять своє важливе застосування в сценаріях, що вимагають незалежної маршрутизації живлення для розділення контактів. Вони є обов’язковими для систем швидкого-запуску та програмованого{3}}запуску баластних систем, де окремі шляхи проводки дають змогу послідовне попереднє нагрівання ниток лампи перед запалюванням. Таке незалежне технічне обслуговування ланцюга має вирішальне значення для додатків, у яких пріоритетом є збільшення довговічності лампи та зменшення навантаження на компоненти.
Модернізація сучасних світлодіодів
Перехід на світлодіодну технологію ввів додаткові міркування щодо вибору розеток:

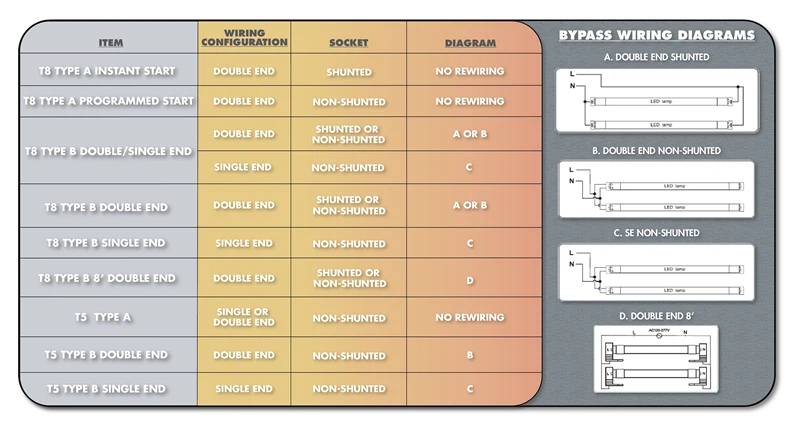

Під час заміни традиційних люмінесцентних ламп на світлодіодні обхідні лампи з прямим-дротом не-шунтовані розетки стають обов’язковими. Ці установки вимагають підтримки окремих електричних шляхів для адаптації внутрішньої конфігурації драйвера світлодіодної лампи. Незалежні контакти в не-шунтованих розетках забезпечують належну роботу світлодіодних трубок, розроблених для роботи без зовнішніх баластів.
Для заміни світлодіодів, які підтримують існуючі баластні системи, шунтовані розетки можуть залишатися відповідними залежно від сумісності світлодіодної трубки з баластом-. Проте галузеві тенденції все більше віддають перевагу баластним-байпасним світлодіодним установкам через їхню підвищену енергоефективність і менші вимоги до обслуговування, що робить не-шунтовані розетки переважним вибором для проектів модернізації.
Рекомендації щодо вибору та заходи безпеки
Правильна ідентифікація типів розеток передбачає візуальний огляд конфігурації контактів. Шунтовані розетки мають металеві перемички, що з’єднують точки контакту, тоді як не-шунтовані розетки демонструють повністю розділені контакти з різними клемними з’єднаннями.
Важлива примітка щодо безпеки. Встановлення шунтованих розеток у програмах, які потребують не-шунтованих конфігурацій, може призвести до коротких замикань і потенційної небезпеки пожежі. Навпаки, використання не-шунтованих розеток, де вказані типи шунтування, може призвести до несправності системи або повної відмови. Завжди перевіряйте специфікації виробника для ламп і розеток перед встановленням.
У документації про продукт Benwei чітко вказано вимоги сумісності розеток для всіх систем освітлення, що забезпечує обґрунтований вибір і безпечне впровадження. Під час модернізації освітлення або нових установок консультації з фахівцями з електрики гарантують правильний вибір розетки відповідно до конкретних системних вимог і стандартів безпеки.
